概述
XGN66-12箱型固定式适用于3-10KV三相交流50Hz单母线系统中，作为接受和分配电能只用，属于新一代小型化城乡电网设备，具有小型化、结构合理、安全可靠、运行操作简单等特点，满足市场及城网改造、箱式变电站的需求。

结构说明
开关柜为金属封闭箱型固定结构，柜体可以采用C型钢8MF型钢和敷铝锌板材料多种材料制作。经过多种连接件组奖而成。柜体分为四个小室，即母线室，仪表室，断路器室电缆室部件全部由剪板机，机床冲床，折弯机，全数控先进设备处理加工，形位尺寸精度高，制造快捷简便，便于不同的方案的灵活组合安装，可满足客户不同的制作要求。

主要特点
1.柜体采用组装式，无需焊接，具有较高的机械强度，优美的外观:
2.柜上部采用GN30-12旋转式隔离开关，下部采用GN19-12G隔离开关具有按程序操作的机械连锁装置，为操作人员与设备提供可靠的安全保护。
3.柜体为空气绝缘，可配装一体化真空断路器，固定式V51-12(ZN63A)VD4-12等断路器;
4.主开关隔离开关及柜门之间均采用强制性机械闭锁方式产品满足五防功能要求;
5电缆安装空间大，便于电缆的制作安装和检测维护，
6.外壳防护等级IP2X,
7.开关柜门板采用酸洗磷化，静电喷塑工艺制作，使其表面具有较强的抗撞击、耐腐蚀、外型美观等特点，柜体颜色可由用户自定)

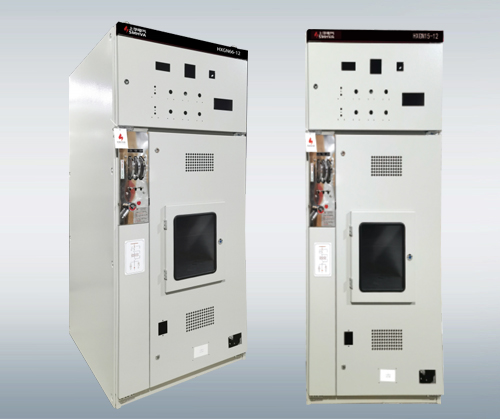

HXGN66-12高压开关柜
