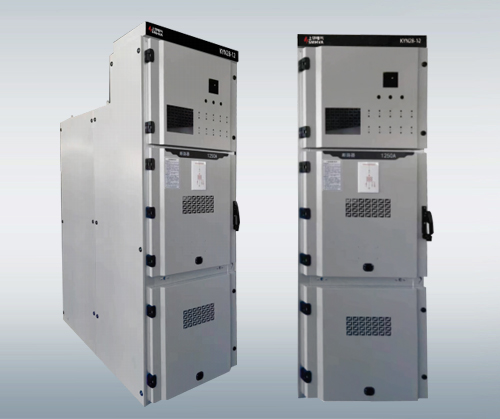

KYN28-12金属铠装高低中置移开式开关柜

所属：

此产品相关资料下载

概述
本产品为三相交流50Hz、额定电压12kV户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控制保护和检测等功能。

技术参数
额定工频耐受电压(1min): 42kV 额定电压: 12kV
额定雷电冲击耐受电压(峰值):75kV 额定频率: 50Hz
额定短路开断电流:40kA 额定电流:≤4000A
额定短路关合电流: 100kA 温升试验: 1.1r
额定短时耐受电流及持续时间:40/4 kA/s
额定峰值耐受电流: 100kA辅助和控制回路短时工频耐受电压: 2kv
局部放电试验电压: 1.1x12
局部放电单个绝缘件: s≤3pC
防护等级外壳: IP4X
防护等级隔室间:IP2X
爬电距离瓷质材料(对地):≥216mm
爬电距离有机材料(对地):≥240mm
相间及相对地净距(空气绝缘):≥125mm
丧失运行连续性类别: LSC2
SMC隔板(若有)到带电导体的最小净距:≥30mm
SMC隔板厚度:≥5
冷却方式:自冷*
内部电弧允许持续时间: 1s
注:*额定电流> 3150A时需采用风冷。

产品优势与特点
1.产品型号: KYN28-12;
2使用环境:户内，海拔高度s1000;
3.柜体尺寸柜宽600-1000，柜深1450~1750，柜高2240 (以上尺寸，均为主框架本体尺寸) ;
4.结构型式:铠装、移开式户内高压交流金属封闭开关设备;
5结构特点:主框架侧板采用数控多重折弯工艺加工后栓接而成，零件具有较高的加工精度和强度，从而整体提高了开关柜的精度和稳定性;
