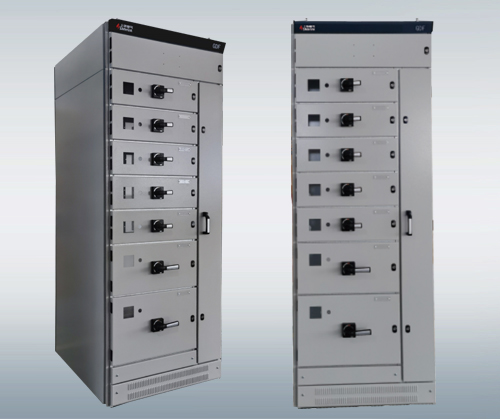

GDF固定分隔柜

所属：

此产品相关资料下载

概述
产品为自撑式垂直地面安装其基本骨架是由C型刚才组装而成。柜体的零部件按模块原理设计，有25mm模数的安装孔，通用系数较高,柜体根据不同的系统方案，以各个电器元件小室和基本柜体之间用螺栓组装而成。产品内部分为水平母线垂直母线、电缆区和功能单元区三大区域。电缆可从柜顶或柜下方出线、各区域采用钢板将其有效的隔离，功能单元自身也是相互隔离的，互不干扰，限制了事故的影响范围。

结构特点
高2200(1+ 20%)mm;宽1000mm~ 600mm;深000mm600mm;
材料类型:金属型:结构型式:组装式
使用场所:户内:外壳防护等级: IP41、IP40;外部机械撞击防护等级: IK10;
最大负载量进线柜1500kg、控制柜1500kg;
热动耗能力:进线柜;2480W、控制柜:1510W;
产品为全封闭式，各功能单元均有独立开启的门，产品的后部也有供安装维修的门。全部功能单元的门与主开关均装有机械联锁装置，提高了防触电的可靠性，元件更换容易，只需更换开关本体(备用开关元件比备用传统的抽屉更容易和经济)，无需系统停电操作。

执行标准
GB/T 20641-2014《低压成套开关设备和控制设备空壳体的一般要求》柜体防护等级达到P30、IP41

GDF固定分隔柜
