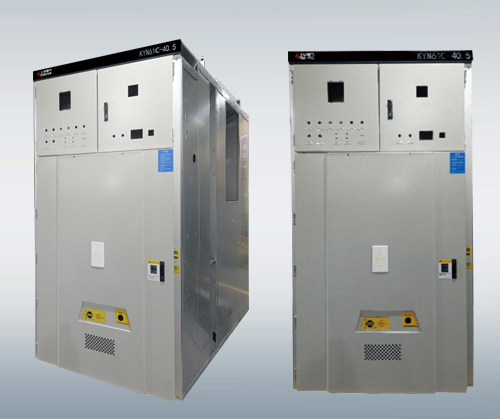

KYN61C-40.5铠装移开式交流金属封闭开关柜（ABB型）

所属：

此产品相关资料下载

概述
本产品为三相交流50Hz.额定电压40.5kV户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控
制、保护和检测等功能。

技术参数
额定工频耐受电压(1min): 95kV 额定电压: 40.5V
额定雷电冲击耐受电压(峰值):185kV 额定频率: 50Hz
额定短路开断电流:31.5kA 额定电流: s3150A
额定短路关合电流80kA 温升试验: 1.1r
额定短时耐受电流及持续时间:31.5/4 kA/s
额定峰值耐受电流: 80kA
辅助和控制回路短时工频耐受电压: 2kv
局部放电试验电压: 1.1x40.5
局部放电单个绝缘件: s3pC
防护等级外壳: IP4X
防护等级隔空间:IP2X
爬电距离瓷质材料(对地:2729mm
爬电距离有机材料(对地:2810mm
相间及相对地净距(空”绝缘): 2300mm
丧失运行连续性类别: LSC2
SMC隔板(若有到带电导体的最小净距: 2 60mm
SMC隔板厚度: z5
冷却方式:自冷*
内部电弧允许持续时间: 1s
注:额定电流3150A时需采用风冷。

产品优势与特点
产品型号: KYN61C-40.5;
使用环境:户内，海拔高度s 100:
柜体尺寸:柜宽1200- 1680.柜深2600~ 3200，柜高2400-2800 (以上尺寸，均为主框架本体尺寸) ;
结构型式:销装、移开式户内高压交流金属封闭开关设备;
结构特点:主框架侧板采用数控多重折弯工艺加工后栓接而成，零件具有较的加工精度和强度，从而整体提高了开关柜的精度和稳定性i
